In industriële installaties is de juiste keuze van een installatieautomaat essentieel voor veiligheid, bedrijfszekerheid en continuïteit. Een verkeerde keuze kan leiden tot ongewenste uitschakeling of onvoldoende beveiliging bij kortsluiting.
In dit artikel leggen we het verschil uit tussen type B en type C automaten, wanneer je welke gebruikt en waar je in de praktijk op moet letten.
Wat doet een installatieautomaat?
Een installatieautomaat (MCB – Miniature Circuit Breaker) beschermt een elektrische installatie tegen:
-
Overbelasting
-
Kortsluiting
De automaat schakelt automatisch uit wanneer de stroom boven een bepaalde waarde komt.
Belangrijk hierbij is de uitschakelkarakteristiek.

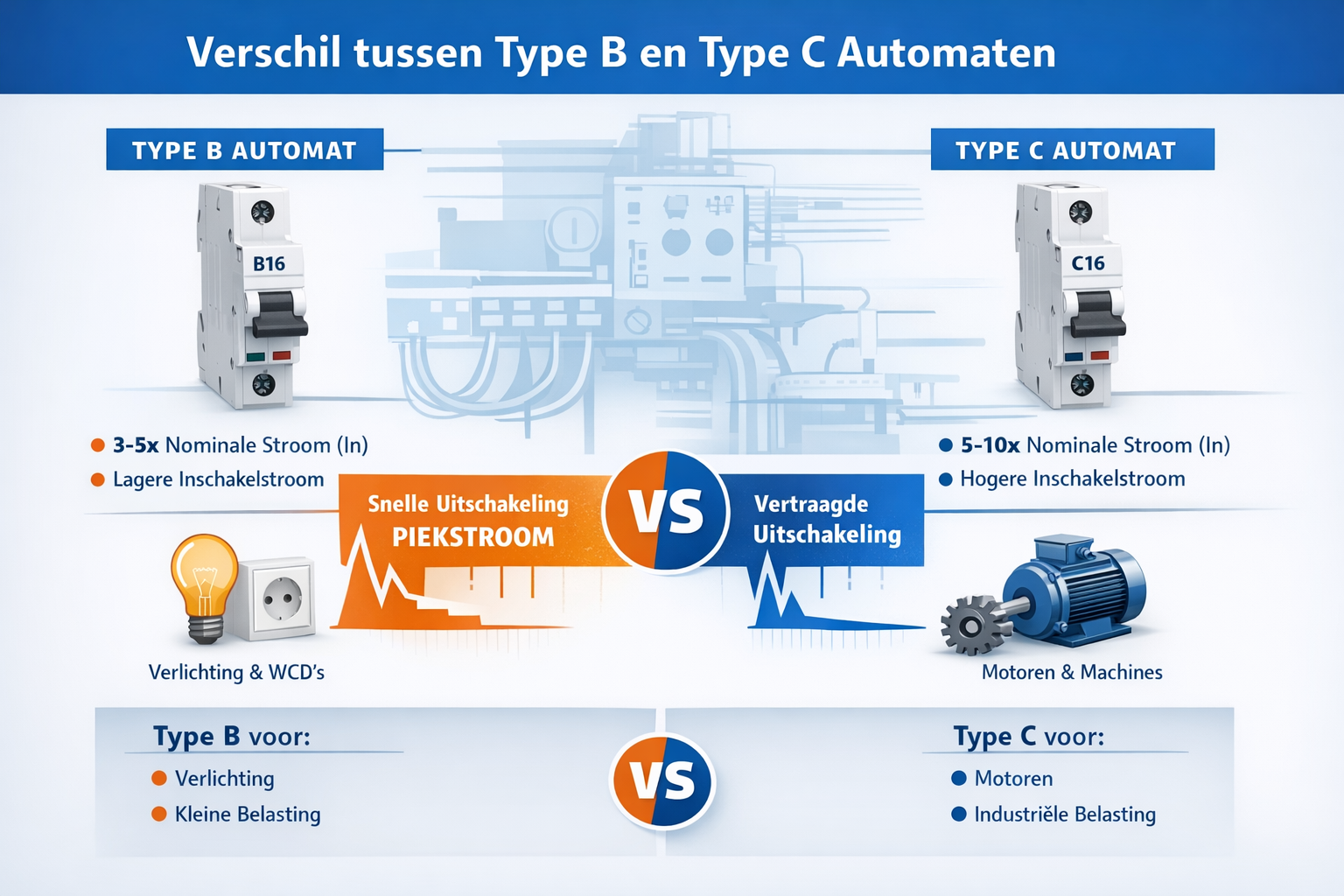

Wat betekent B- of C-karakteristiek?
De letter (B of C) geeft aan bij welke kortsluitstroom de automaat direct afschakelt.
🔹 Type B automaat
-
Schakelt uit bij 3 tot 5 keer de nominale stroom (In)
-
Gevoeliger voor piekstromen
🔹 Type C automaat
-
Schakelt uit bij 5 tot 10 keer de nominale stroom
-
Minder gevoelig voor inschakelstromen
Wanneer gebruik je type B?
Type B wordt toegepast bij installaties met lage inschakelstromen, zoals:
-
Verlichting
-
Wandcontactdozen
-
Kleine kantoorinstallaties
-
Besturingscircuits
In woningbouw en lichte utiliteit is type B standaard.
Wanneer gebruik je type C?
Type C is geschikt voor toepassingen met hogere inschakelstromen, zoals:
-
Elektromotoren
-
Transformatoren
-
Frequentieregelaars
-
Industriële machines
-
Pompen en ventilatoren
In industriële omgevingen wordt daarom vaak type C toegepast.
Praktijkvoorbeeld (Industrie)
Stel: een 3-fase pomp met een nominale stroom van 12A.
Bij inschakelen kan de motor tijdelijk 6 tot 8 keer de nominale stroom trekken.
Gebruik je een type B 16A automaat, dan kan deze onnodig afschakelen.
Een type C 16A automaat voorkomt ongewenste uitval bij inschakelpiek.
Veelgemaakte fout in de praktijk
Een veelvoorkomende fout bij uitbreidingen van besturingskasten is:
“Er zit al type B in, dus we plaatsen er nog één bij.”
Zonder rekening te houden met:
-
Motorstartstromen
-
Selectiviteit
-
Kortsluitvermogen
-
Netimpedantie
Dit kan leiden tot:
-
Ongewenste trips
-
Stilstand
-
Productieverlies
Let ook op deze punten
Bij het kiezen van een automaat moet je ook kijken naar:
-
Nominale stroom (In)
-
Uitschakelvermogen (kA)
-
Netspanning (230V / 400V)
-
Selectiviteit met bovenliggende beveiliging
-
Toepassing in industriële omgeving
B of C in industriële installaties?
In de industrie geldt vaak:
-
Besturingscircuits → Type B
-
Motor- en aandrijfgroepen → Type C
Maar de juiste keuze moet altijd gebaseerd zijn op berekening en toepassing.
Conclusie
Het verschil tussen type B en type C automaten zit in de uitschakelkarakteristiek bij kortsluiting.
-
Type B → gevoeliger, geschikt voor lichte belastingen
-
Type C → geschikt voor motoren en industriële toepassingen
Een juiste keuze voorkomt ongewenste uitval en verhoogt de bedrijfszekerheid.
